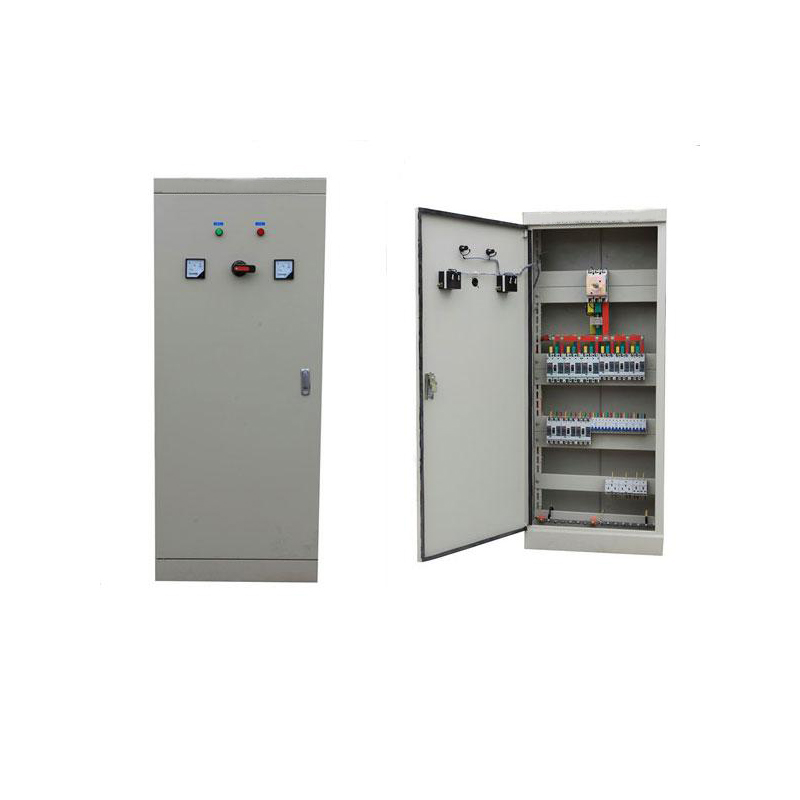

配電柜型號

配電柜型號有很多，一般不同的廠家都有自己的型號。國產型號有MLS、GCS、GCK GGD等；國外廠家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。一般標準的型號是GB7251.1。

配電柜型號標

第一位：P-開啟式低壓開關柜，G-封閉式低壓開關柜

第二位：G-固定死，C-抽出式，H-固定、抽出混裝式。

第三位：L（或D）-動力用，K-控制用，S-森源電氣系統

GGD較便宜，GCS、GCK為經濟型。

例：GGD/M/J①②③G－交流低壓配電柜

G－電器元件固定安裝，固定接線

D－電力用柜

M－面板操作

J－靜電電容器

①－設計序號：1.分斷能力為15kA；2.分斷能力為30kA；3.分斷能力為50kA②－主電路方案代號③－輔助電路方案代號

配電柜操作規程

（1）配電柜是船舶的主要配電中心，能保證八個行業和設備的正常運行。發電機組啟動之后，不允許無關人員碰觸。

（2）板上的開關，應使用動力盤加速開關手動緩慢加速，直到發電機進入正常工作狀態，電壓和頻率達到規定值。

（3）配電盤進入配電狀態之后，不允許隨意拉動動力盤加速開關，空氣斷路器的閉鎖開關不允許在非緊急情況之下使用。

（4）發電機的并聯運行應嚴格按照并聯運行條件的要求和規定進行，注意逆功率（逆流）和不能并聯運行。

（5）發電機停機時，應先切斷發電機負荷，再空載停機。

（6）交流岸電時，先切斷岸電屏電源開關，然后檢查接線及相序是否正確。確認正確之后，才能實現船岸電源的轉換。嚴禁帶負荷操作。

（7）配電柜應定期清潔保養，使設備始終處于良好的工作狀態。

（8）發電機工作時，工程師操作配電盤時，應集中精力，小心操作，防止事故發生，否則將對人身事故負責。

（9）充放電板為船舶應急配電板。值班輪機員應經常檢查其工作情況，以確保隨時有足夠的低壓電源，并在正常航行時通過船上的儀表。

（10）掌握磁飽和調節器的工作情況，配電盤之上的所有開關應處于on狀態，以保證發電機能隨時啟動，隨時投入使用。
