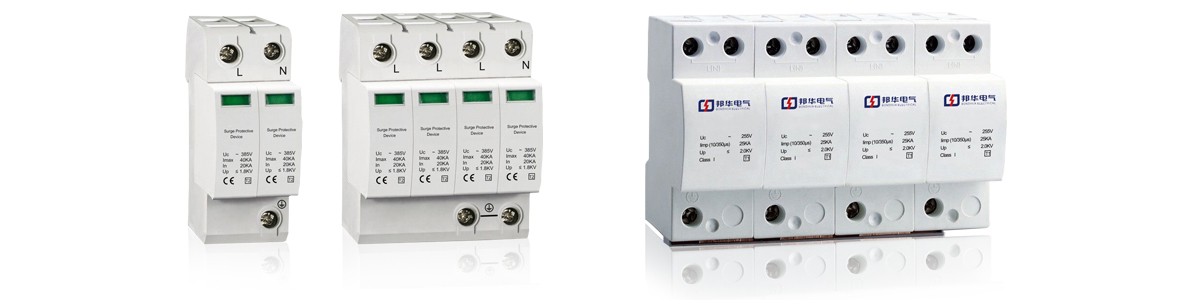

丨產品描述丨

      采用 MOV-MOV (Metal Oxyd Varistro 金屬氧化物避雷器)TUR PV電涌保護器，可以將過電壓限制在電壓保護水平值的范圍內。我們在標準和使用指南中推薦的電涌保護器，采用全模式保護( + 和 - ，+ 和地，- 和地)。每個電涌保護器均可采用遙信輔助觸點(可選擇)提供 TUR 的工作狀態。

·標稱電壓：230/400V AC

·極數：1，2，3 和 4極

·最大放電電流 Imax(8/20μs)：20、40、70和100kA

·沖擊電流 limp(10/350μs)：25、50kA

·電壓保護水平 Up：1.3 ... 2.3kV

·標準：IEC 61643-1/EN 61643-11，GB 18802.1

·環境溫度：-40 ~ + 80℃

·結構特點：插拔式模塊，安全儲備保護，工作指示窗，遠端遙信觸點

·保護對象：交流總配電、逆變器交流側設備、追蹤系統交流配電

 丨主要參數丨

丨限壓型浪涌保護丨

    內部配備了高能量的氧化鋅壓敏電阻，具有絕佳的非線性特性，具有響應時間極短、殘壓低、通流容量大、壽命長的優點。大容量產品內部還以兩片或三片壓敏電阻并聯實現安裝儲備保護（冗余保護），從而具有更高的安全性和可靠性。

    在保護模式上，邦華電氣電涌保護器普遍推薦采用3+NPE保護模式，即：L1、L2、L3對N采用壓敏電阻元件進行差模保護，N對PE采用氣體放電管進行共模保護，從而使TUR系列電涌保護器具有全模保護而適用于TN-S、TT、TN-C-S等所有配電方式。（邦華電氣同時也根據客戶需要提供1P、2P、3P、4P等各種組合方式的產品）

·在老化過熱保護方面，邦華電氣系列限壓型電涌保護器采用成熟的低溫焊錫熱脫扣技術。如果壓敏電阻因過載而老化時，內置的熱脫扣裝置自動彈開，工作狀態指示窗口的顏色會由白色轉變?yōu)榧t色，提示更換相關模塊。

·在外形結構上，邦華電氣采用插拔式結構，帶工作狀態指示窗口，每個模塊設有防止誤插錯裝置，具備遙信觸點（可選），具有可帶電插拔、維修成本低、更換簡單、人性化指示、可遠程報警等優點。

丨開關型SPD和限壓型SPD的區別丨

  開關型SPD為間隙放電型器件，其雷電能量瀉放能力大，在線路上使用的主要作用是泄放雷電能量；限壓型SPD為氧化鋅壓敏電阻器件，其雷電能量瀉放能力小，但其過電壓抑制能力好，在線路上使用的主要作用是限制過電壓。因此，一般在建筑物入口處選用如Asafe系列的開關型SPD來泄放雷電能量，然后，在后級電路使用如AM系列的限壓型SPD來限制因前級雷電能量瀉放后，在后級線路產生的高過電壓。兩種SPD需配合使用，方能保證配電線路中設備的安全。

丨8/20μs和10/350μs的區別丨

    防雷擊保護的選用，分為4個等級，IEC61312-1規定：10/350μs是首次雷擊波型，用于電源的第一級（A級）保護，值得注意的是這只是雷擊波的測試波型，而不是雷電的實際波型；8/20μs是用在首次后的B級、C級、D級雷擊保護，二者在本質上是沒有區別，只是反映了保護器件能分流雷電流能量大小而已！

丨浪涌接線圖丨
