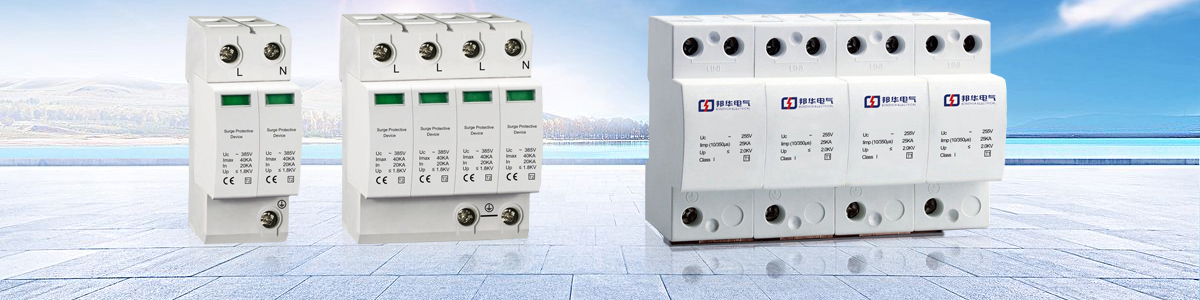

LDY-50A 浪涌保護器
閱讀次數：1359 發布時間：2020-07-21
LDY-50A系列
主要特點：
☆ 通流量大、殘壓低
☆ 全密閉金屬結構，無電弧外泄，質量穩定、壽命長
☆ 內置多層放電間隙，持續工作電壓高，熄滅續流能力強
☆ 通過組合構成2P、3 、4P等模式，具有L-N,L-PE,N-PE
☆ 多種保護模式，適合各種電網制式
適用范圍：
LDY-50A 適用于額定頻率50/60Hz，額定工作電壓230/400V的變壓器低壓 側或LPZ0-LPZ1區，對電源(尤其針對架空線引入的電源線)第I級的雷擊或浪涌過電 壓進行保護。該產品不適用于預期短路電大于額定斷開續流值的系統，產品的前端 應串聯保險絲。產品符合標準：IEC61643-1、GB18802.1
保護模式和組合、對應的型號：
| 保護模式和組合 | 1P | 2P | 3P | 4P |
| 貨號 (Iimp: 25kA) | 612 001 | 612 002 | 612 003 | 612 004 |
| 貨號 (Iimp: 50kA) | 612 006 | 612 007 | 612 008 | 612 009 |
技術參數：
| 型 號 | LDY-50A |
| 系統額定工作電壓Ue~V | 230/400V |
| 最大持續工作電壓Uc | 275V |
| 電壓保護水平Up | ＜2.5kV |
| 沖擊放電電流Iimp(10/350μs) | 25kA / 50kA |
| 保護等級 | Class I |
| 外殼材料 | 阻燃增強尼龍(UL94V-0) |
| 響應時間 | 100ns |
| 建議接地導線截面積 | 16mm2多股軟導線 |
| 額定頻率 | 50/60Hz |
| 額定斷開續流 If | 3kA |
| 絕緣電阻 | ＞5MΩ |
| 最大后備保護熔絲 | 250A gL |
| 正常工作溫度 | -40°C ~ 80°C |
