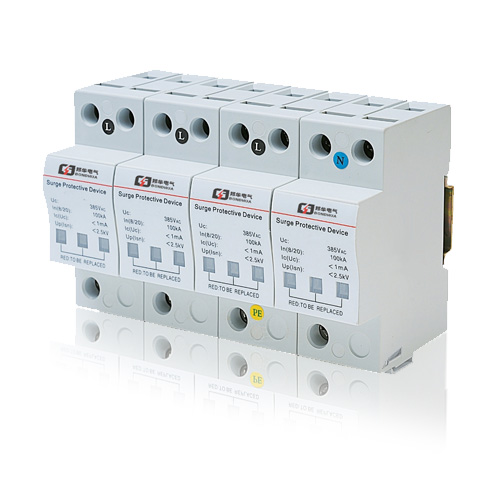

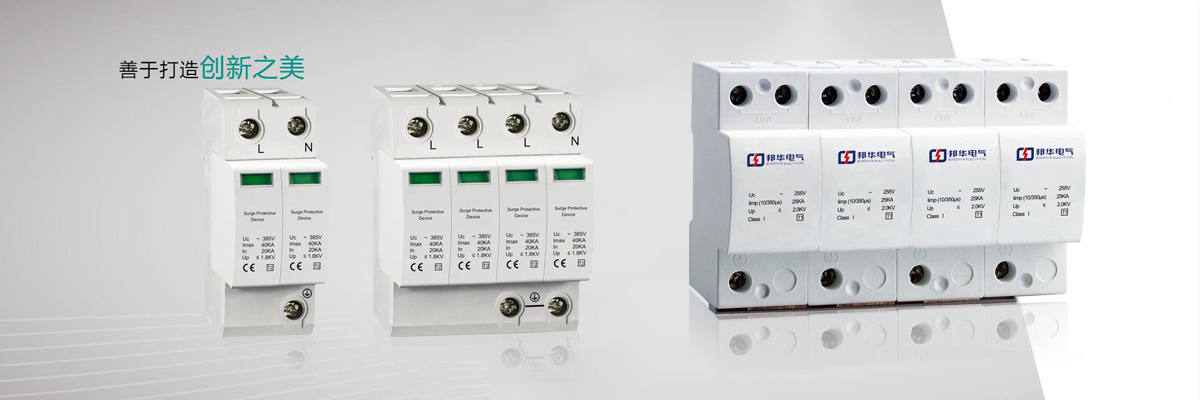

YAP1-60/4P/385浪涌防護器的雷電防護等級

一級避雷器能將輸電線路遭受雷擊時傳導的直擊雷電流或巨大能量放電?？赡馨l(fā)生直擊雷的場所，必須進行一級防雷。二級避雷器是對原一級避雷器的剩余電壓和區域之內感應雷擊的保護裝置。當前一級雷電能量被大量吸收時，一些對設備或三級避雷器來說相當巨大的能量將被傳輸，需要二級避雷器進一步吸收。同時，輸電線路通過一級避雷器也會誘發雷電電磁脈沖輻射LEMP。當線路足夠長時，感應雷的能量就足夠大，需要二級避雷器進一步放電。三級防雷器保護LEMP和通過二級防雷器的剩余雷電能量。

主要型號分布

YAP1-60/4P/385、YAP1-20/4P/385、YAP1-40/4P/385、YAP1-80/4P/385、YAP1-100/4P/385、YAP1-120/4P/385

YAP1-60/4P/385浪涌保護器安裝方法及要求

1）確定放電電流路徑；

2）在裝置端子處標記引起額外電壓降的導線；

3）為了避免不必要的感應電路，應標記每個設備的PE導線；

4）設備與浪涌間應建立等電位連接，以協調多電平的能量；

為了限制安裝之后設備的受保護部分和未受保護部分間的感應耦合，需要進行一些測量。通過分離電感源和犧牲電路、選擇回路夾角和限制閉環面積，可以減小互感。當載流元件導體是閉合回路的一部分時，由于導體靠近回路，回路和感應電壓會降低。

一般來說，最好將受保護導體與無保護導體分開，并應與接地線分開。同時，為了避免電力電纜和通信電纜間的瞬態正交耦合，應進行必要的測量。

接地線直徑選擇：

數據線：要求大于2.5mm2；長度超過0.5m時，要求大于4mm2。

電力線：相線截面積≤ 16mm2，s為地線；相線截面積為16mm2時≤ s≤ 35mm2，地線16mm2；相線曲面積s≥ 35mm2，地線為s2。
